• Connessione rapida e sicura senza l’ausilio di attrezzi.

• Imbattibile in spazi stretti.

• Tenuta garantita tramite O-Ring a compressione statica (controllata).

• Affidabilità certificata da milioni di raccordi installati in tutto il mondo, a vista e sottotraccia.

• Ampia gamma di raccordi, adattatori e valvole per soddisfare molte soluzioni impiantistiche.

• Ruotabile.

• Perno di fissaggio non removibile.

Caratteristiche Tecniche

Modello

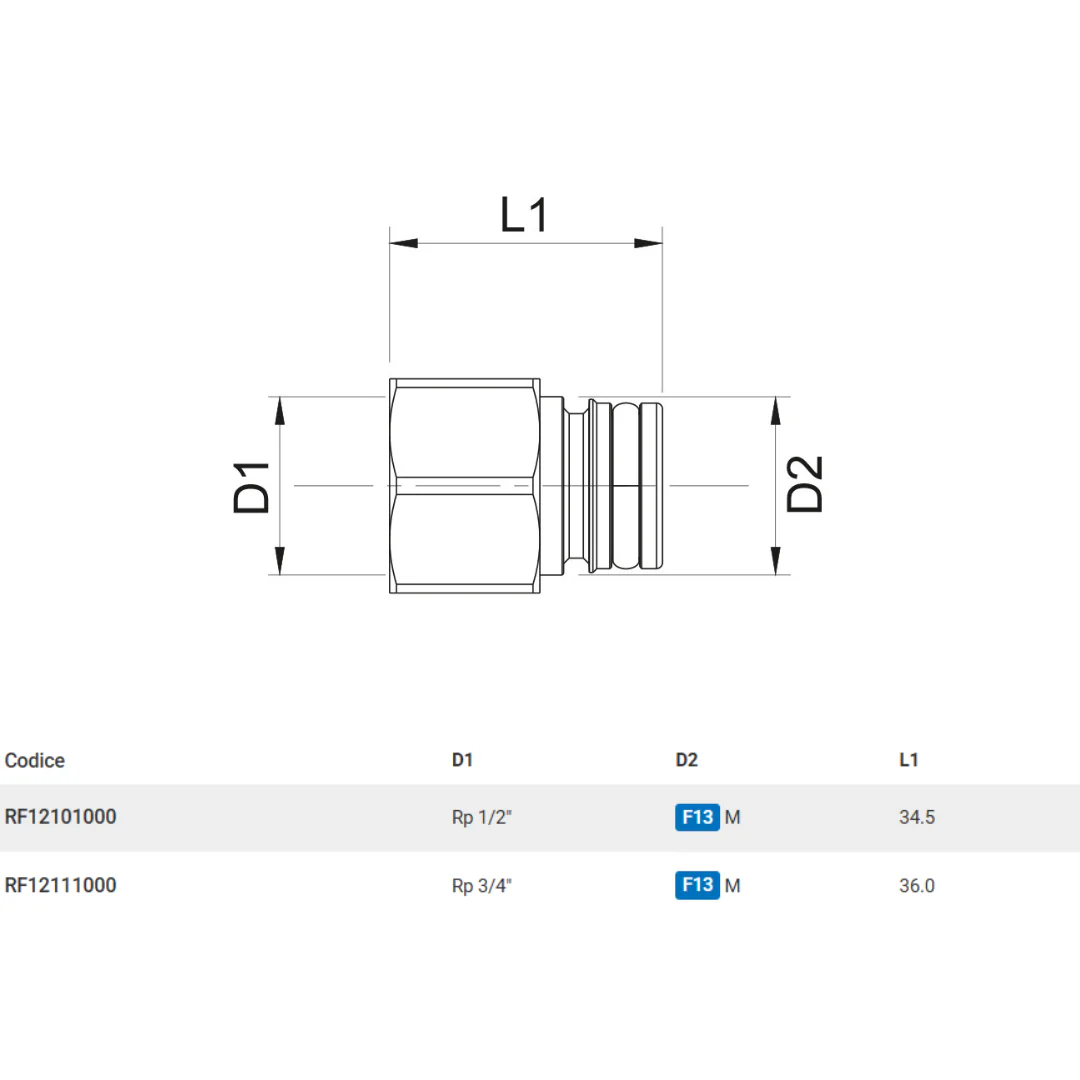

TECO Raccordo Filettato Femmina FASTEC F13 M x Rp 3/4″ (10 pz.)

Misura:

• RF12111000 : F13 M x Rp 3/4″

Norme e Certificazioni di Riferimento

• KTW-BWGL

• ACS

• PZH

Parametri Operativi

• Pressione di esercizio: 16 bar (Pressione massima della connessione).

• Campo di temperatura: da +5 °C a +95 °C.

CAMPO D’IMPIEGO/UTILIZZO

• Per acqua potabile fredda e calda.
• Per acqua di raffreddamento e riscaldamento con o senza antigelo.
• Per costruzioni esterne e sottotraccia.

Come scegliere il Fastec?

La tabella indica la corrispondenza della connessione Fastec con i diametri di tubi e raccordi comunemente utilizzati.

Caratteristiche Generali

FASTEC: Raccordi e adattatori FASTEC F13 e F14.
Raccordi e adattatori con connessione ad innesto rapido con tecnologia FASTEC F13 e F14 e perno di bloccaggio anti-sfilamento. Tenuta garantita tramite O-Ring a compressione statica (controllata). Connessione ruotabile in fase di installazione. Temperatura d’esercizio +5 °C / +95 °C. Pressione di esercizio: PN16 (16 bar) – Pressione massima: 50 bar.

Connessione / Smontaggio FASTEC

• Connessione rapida, facile e sicura: il perno di fissaggio solidale al corpo può essere abbassato solo se l’inserimento del raccordo è stato eseguito correttamente. La connessione corretta è confermata da un CLICK una volta che il perno è abbassato.
• La gamma di raccordi FASTEC® consente di connettere tubazioni di materiali, diametri e dimensioni diversi.
• Con l’impianto in funzione e sotto pressione non è più possibile ruotare i raccordi né estrarre il perno.

Il perno rimane bloccato anche se nell’impianto c’è bassa pressione. Le connessioni FASTEC® sono progettate per resistere fino ad una pressione di 50 bar senza alcuna deformazione meccanica.

Il perno è azionabile e il raccordo può essere disconnesso solamente se l’impianto è privo di pressione (0 bar).
